ओसिलोस्कोपको संक्षिप्त इतिहास

ओसिलोस्कोप एक व्यापक रूपमा प्रयोग हुने इलेक्ट्रोनिक मापन उपकरण हो। यसले अदृश्य विद्युतीय संकेतहरूलाई दृश्यात्मक छविहरूमा रूपान्तरण गर्न सक्छ, यसले मानिसहरूलाई विभिन्न विद्युतीय घटनाहरूको परिवर्तन प्रक्रियाहरू अध्ययन गर्न सजिलो बनाउँछ।

केही मानिसहरू सोच्छन् कि सबै चीजहरू ह्यान्डल गर्न एक मल्टिमिटर पर्याप्त छ, त्यसोभए किन ओसिलोस्कोपहरू बारे सिक्न समय र प्रयास खर्च गर्ने? संक्षेपमा, समय परिवर्तन भएको छ। आधुनिक इलेक्ट्रोनिक उपकरण प्रणालीहरूको जटिलता र सञ्चालन आवृत्ति एक कालो र सेतो टिभी वा रेडियो विगतमा तुलना गर्न सक्ने भन्दा बाहिर छ। ओसिलोस्कोप प्रयोग गर्न सिक्न निश्चित रूपमा महत्त्वपूर्ण रूपमा एक मर्मत कार्यभार कम गर्न र कार्य दक्षता सुधार गर्न सक्छ।

यसबाहेक, oscilloscopes को आवेदन इलेक्ट्रोनिक्स को क्षेत्र मा सीमित छैन। जब उपयुक्त सेन्सरहरू स्थापित हुन्छन्, ओसिलोस्कोपहरूले विभिन्न घटनाहरू मापन गर्न सक्छन्। जस्तै ध्वनी, मेकानिकल दबाब, दबाब, प्रकाश वा गर्मी सेन्सरहरू। चिकित्सा कर्मचारीहरूले मस्तिष्क तरंगहरू मापन गर्न ओसिलोस्कोप पनि प्रयोग गर्न सक्छन्। तसर्थ, एक ओसिलोस्कोप एक धेरै बहुमुखी इलेक्ट्रोनिक मापन उपकरण हो, र यो कुनै पनि हिसाबले अतिशयोक्ति छैन।

आज, ओसिलोस्कोपको विकास इतिहासको सामान्य सिंहावलोकन गरौं।

I. हातले वेभफॉर्म कोर्नुहोस्

oscilloscope को इतिहास 1820s मा फिर्ता पत्ता लगाउन सकिन्छ। मेकानिकल प्लटिङ प्रणालीसँग ग्याल्भानोमिटर जोडेपछि, वेभफॉर्महरू म्यानुअल रूपमा रेकर्ड गरियो। यो यन्त्र घुम्ने रोटर शाफ्टमा स्थापित एक विशेष एकल-सम्पर्क कम्युटेटर समावेश गर्दछ। सम्पर्क बिन्दुहरू सटीक डिग्री सूचक स्केल अनुसार रोटरको वरिपरि सार्न सक्छ, र आउटपुट ग्याल्भानोमिटरमा देखा पर्‍यो, जुन त्यसपछि प्राविधिकहरूद्वारा म्यानुअल रूपमा प्लट गरिएको थियो। यो प्रक्रिया हजारौं तरंग चक्रहरूमा गठन भएको हुनाले, यसले वेभफॉर्महरूको धेरै नराम्रो अनुमानहरू मात्र उत्पादन गर्न सक्छ।

II। मेसिनरी द्वारा स्वचालित तरंग रूप रेखाचित्र

पहिलो स्वचालित ओसिलोस्कोपले लगातार चलिरहेको पेपर रोलमा वेभफॉर्म रेखाचित्रहरू खिच्न ग्याल्भानोमिटर र कलम प्रयोग गर्‍यो। मेकानिकल कम्पोनेन्टहरूको प्रतिक्रिया समयको तुलनामा तरंगरूपहरूको तुलनात्मक रूपमा उच्च आवृत्तिको कारण, तरंगरूपहरूलाई छविको रूपमा सीधै प्लट गरिएको थिएन तर विभिन्न तरंगका धेरै साना खण्डहरू संयोजन गरेर समयको अवधिमा सिर्जना गरिएको थियो। यसले 100 औं वेभफॉर्मबाट क्यापेसिटरलाई स्वचालित रूपमा चार्ज गर्नेछ र यसलाई रेकर्ड गर्नेछ, र क्यापेसिटरको प्रत्येक पछिको चार्ज लहरको साथ अलि अलि अगाडिको बिन्दुबाट सुरु हुनेछ। त्यस्ता वेभफॉर्म मापनहरू अझै पनि सयौं तरंग चक्रहरूको औसत थिए, तर पहिले हातले कोरेका वेभफॉर्म रेखाचित्रहरू भन्दा बढी सटीक थिए।

III। सिमुलेटेड ओसिलोस्कोप

एनालग ओसिलोस्कोप मुख्यतया क्याथोड रे ट्यूब (CRT) मा आधारित छ। यसले उत्सर्जित इलेक्ट्रोन बीम तेर्सो र ठाडो पूर्वाग्रह प्रणालीहरू मार्फत जान्छ र तरंग प्रदर्शन गर्न स्क्रिनमा फ्लोरोसेन्ट पदार्थलाई प्रहार गर्दछ।

ओसिलोस्कोपका लागि क्याथोड रे ट्यूब:

1. विक्षेपन भोल्टेज इलेक्ट्रोड

2. इलेक्ट्रोन बन्दुक

3. इलेक्ट्रोन बीम

4. फोकस कुंडल

5. स्क्रिन एक फास्फर तह संग लेपित छ।

1940 को दशकमा, राडार र टेलिभिजनको विकासले उत्कृष्ट प्रदर्शनको साथ वेभफॉर्म अवलोकन उपकरणहरू आवश्यक थियो। Tektronix ले 10 MHz को ब्यान्डविथको साथ एक सिंक्रोनस ओसिलोस्कोप सफलतापूर्वक विकसित गर्यो, जुन आधुनिक ओसिलोस्कोपको आधार थियो।

सिंक्रोनस स्क्यानिङ प्रकार्यको साथ स्कोप

एनालग ओसिलोस्कोपको ब्यान्डविथ बढाउनको लागि, ओसिलोस्कोप ट्यूब, ठाडो प्रवर्धन, र तेर्सो स्क्यानिङको कार्यसम्पादनलाई व्यापक रूपमा बृद्धि गर्न आवश्यक छ। डिजिटल ओसिलोस्कोपको ब्यान्डविथ सुधार गर्न अगाडिको छेउमा रहेको A/D कन्भर्टरको मात्र कार्यसम्पादनलाई बृद्धि गर्न आवश्यक छ। ओसिलोस्कोप ट्यूब र स्क्यानिङ सर्किटको लागि कुनै विशेष आवश्यकताहरू छैनन्। थप रूपमा, डिजिटल ओसिलोस्कोपहरूले मेमोरी, भण्डारण, र प्रशोधन क्षमताहरू, साथै विभिन्न ट्रिगर गर्ने र पूर्व-ट्रिगर गर्ने कार्यहरू पूर्ण रूपमा प्रयोग गर्न सक्छ। 1980 को दशकमा, डिजिटल ओसिलोस्कोपले बजारमा प्रभुत्व जमायो, र धेरै निर्माताहरूले एनालग ओसिलोस्कोपहरू उत्पादन गर्न बन्द गरे। एनालग ओसिलोस्कोपहरू ऐतिहासिक चरणबाट बिस्तारै हराउँदै गए।

IV। डिजिटल ओसिलोस्कोप

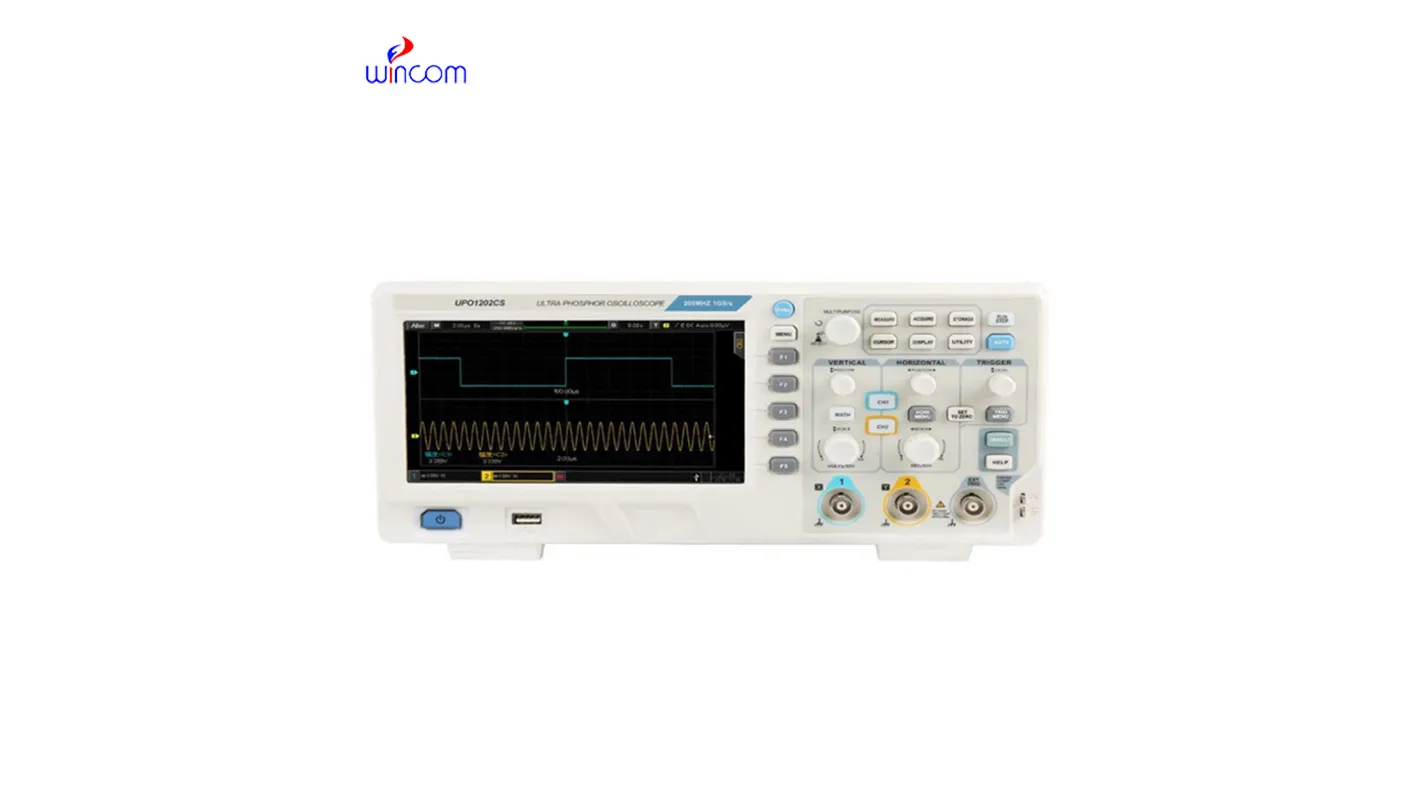

डिजिटल ओसिलोस्कोपहरू उच्च-प्रदर्शन ओसिलोस्कोपहरू हुन् जुन डाटा अधिग्रहण, A/D रूपान्तरण, र सफ्टवेयर प्रोग्रामिङ जस्ता प्रविधिहरूको श्रृंखला मार्फत निर्मित हुन्छन्। डिजिटल ओसिलोस्कोपहरूले सामान्यतया बहु-स्तर मेनुहरूलाई समर्थन गर्दछ, प्रयोगकर्ताहरूलाई विभिन्न विकल्पहरू र बहुविध विश्लेषण कार्यहरू प्रदान गर्दछ। केही ओसिलोस्कोपहरूले भण्डारण क्षमताहरू पनि प्रस्ताव गर्दछ, तरंगको रूपमा बचत र प्रशोधन गर्न अनुमति दिन्छ।

धेरै सय मेगाहर्ट्ज भित्र ब्यान्डविथ भएका ओसिलोस्कोपहरूका लागि, स्वदेशी ब्रान्डहरूको ओसिलोस्कोपहरू प्रदर्शनको सन्दर्भमा विदेशी ब्रान्डहरूसँग प्रतिस्पर्धा गर्न सक्षम भइसकेका छन् र स्पष्ट लागत-प्रदर्शन लाभहरू छन्।

डिजिटल ओसिलोस्कोपमा एनालग ओसिलोस्कोपको अधिकांश आधारभूत कार्यहरू छन्। उदाहरणका लागि, वेभफॉर्महरू प्रदर्शन गर्ने कार्य, xY काम गर्ने मोड, आधारभूत ट्रिगर गर्ने विधिहरू, आदि। तिनीहरूले ट्रिगर ढिलाइ, इनपुट संकेतको युग्मन मोड, विक्षेपन समायोजन, र संकेत स्रोतको आउटपुटको क्यालिब्रेसन जस्ता सुविधाहरू पनि समावेश गर्दछ।

डिजिटल ओसिलोस्कोपले एनालग ओसिलोस्कोपको तुलनामा धेरै उपयोगी कार्यहरू थपेको छ। सबैभन्दा सामान्यमा स्वचालित दायरा चयन, विभिन्न प्यारामिटरहरूको स्वचालित मापन, वेभफर्म र सेटिङ स्थितिको भण्डारण, इन्टरफेस बस, औसत कर्भ फिटिङको प्रदर्शन (इन्टरपोलेसन विधि), ब्यान्डविथको उच्च-पास र कम-पास फिल्टरिङ, ट्रिगर अपरेशन मोड र ट्रिगर अवस्था चयन, र कर्सर मापन, आदि समावेश छन्।

V. टच ओसिलोस्कोप

वर्तमान युगमा मानवता डिजिटल क्रान्तिबाट गुज्रिरहेको छ । 5G, इन्टरनेट अफ थिंग्स, ठूला डाटा, क्लाउड कम्प्युटिङ र आर्टिफिसियल इन्टेलिजेन्स जस्ता उदीयमान प्रविधिहरू निरन्तर विकसित र विकास भइरहेका छन्। ओसिलोस्कोपले पनि क्रान्तिको अनुभव गरिरहेको छ। परम्परागत कुञ्जी प्रेसको तुलनामा स्मार्टफोनको टच अपरेशन मोड अझ प्रभावकारी साबित भएको छ। ओसिलोस्कोप निर्माताहरूले परम्परागत कुञ्जी र नब सञ्चालन विधिहरू प्रतिस्थापन गर्न ओसिलोस्कोपहरूमा टच टेक्नोलोजी लागू गर्ने विचार पनि गरिरहेका छन्।

मौलिक प्राविधिक उपकरणहरूको पुरानो प्रकृति र अवस्थित प्रविधिहरूको ढिलो सुधारले इन्जिनियरहरूलाई धेरै टाउको दुखाइको कारण बनाउँदै आएको छ। टच ओसिलोस्कोपले इन्जिनियरहरूलाई प्रयोगको पूर्ण रूपमा नयाँ अनुभव ल्याएको छ, महत्त्वपूर्ण रूपमा तिनीहरूको मौलिक कार्य क्षमता बढाउँदै। यो नयाँ अन्तरक्रियात्मक विधिले इन्जिनियरहरूलाई सम्पूर्ण उत्पादन डिजाइनमा समस्याहरू द्रुत रूपमा पहिचान गर्न सक्षम बनाउँछ, र ओसिलोस्कोप कसरी सञ्चालन गर्ने भन्ने चिन्ता नगरी समस्याहरू पत्ता लगाउन र समाधान गर्न विश्लेषणको लागि परीक्षण परिणामहरू प्रयोग गर्न सक्छ।
